Docker Swarm服務

服務是自 Docker 1.12 后新引入的概念，并且僅適用于 Swarm 模式。

使用服務仍能夠配置大多數熟悉的容器屬性，比如容器名、端口映射、接入網絡和鏡像。此外還增加了額外的特性，比如可以聲明應用服務的期望狀態，將其告知 Docker 后，Docker 會負責進行服務的部署和管理。

舉例說明，假如某應用有一個 Web 前端服務，該服務有相應的鏡像。測試表明對于正常的流量來說 5 個實例可以應對。那么就可以將這一需求轉換為一個服務，該服務聲明了容器使用的鏡像，并且服務應該總是有 5 個運行中的副本。

下面通過示例來看看如何創建剛剛描述的內容。

使用 docker service create 命令創建一個新的服務。

在 Windows 上創建新服務的命令也是一樣的。然而本例中使用的是 Linux 鏡像，它在 Windows 上并不能運行。請使用 Windows 的小伙伴將鏡像替換為一個 Windows Web Server 的鏡像，以便能正常運行。

再次強調，在 PowerShell 終端中輸入命令的時候，使用反引號(`)進行換行。

$ docker service create --name web-fe \
-p 8080:8080 \
--replicas 5 \
nigelpoulton/pluralsight-docker-ci

z7ovearqmruwk0u2vc5o7ql0p

需要注意的是，該命令與熟悉的 docker container run 命令的許多參數是相同的。這個例子中，使用 --name 和 -p 定義服務的方式，與單機啟動容器的定義方式是一樣的。

通過上面的命令和輸出可以看出。使用 docker service creale 命令告知 Docker 正在聲明一個新服務，并傳遞 --name 參數將其命名為 web-fe。將每個節點上的 8080 端口映射到服務副本內部的 8080 端口。接下來，使用 --replicas 參數告知 Docker 應該總是有 5 個此服務的副本。最后，告知 Docker 哪個鏡像用于副本，重要的是，要了解所有的服務副本使用相同的鏡像和配置。

敲擊回車鍵之后，主管理節點會在 Swarm 中實例化 5 個副本，管理節點也會作為工作節點運行。相關各工作節點或管理節點會拉取鏡像，然后啟動一個運行在 8080 端口上的容器。

這還沒有結束。所有的服務都會被 Swarm 持續監控，Swarm 會在后臺進行輪訓檢查(Reconciliation Loop)，來持續比較服務的實際狀態和期望狀態是否一致。如果一致，則無須任何額外操作;如果不一致，Swarm 會使其一致。換句話說，Swarm 會一直確保實際狀態能夠滿足期望狀態的要求。

舉例說明，假如運行有 web-fe 副本的某個工作節點宕機了，則 web-fe 的實際狀態從 5 個副本降為 4 個，從而不能滿足期望狀態的要求。Docker 變回啟動一個新的 web-fe 副本來使實際狀態與期望狀態保持一致。這一特性功能強大，使得服務在面對節點宕機等問題時具有自愈能力。

⒈ 查看服務

使用 docker service ls 命令可以查看 Swarm 中所有運行中的服務。

$ docker service ls
ID NAME MODE REPLICAS IMAGE PORTS
z7o...uw web-fe replicated 5/5 nigel...ci:latest *:8080->8080/tcp

輸出顯示有一個運行中的服務及其相關狀態信息。比如，可以了解服務的名稱，以及 5 個期望的副本(容器)中有 5 個是運行狀態。

如果在部署服務后立即執行該命令，則可能并非所有的副本都處于運行狀態。這通常取決于各個節點拉取鏡像的時間。

執行 docker service ps 命令可以查看服務副本列表及各副本的狀態。

$ docker service ps web-fe
ID NAME IMAGE NODE DESIRED CURRENT
817．..f6z web-fe.1 nigelpoulton/... mgr2 Running Running 2 mins
a1d...mzn web-fe.2 nigelpoulton/... wrk1 Running Running 2 mins
cc0...ar0 web-fe.3 nigelpoulton/... wrk2 Running Running 2 mins
6f0...azu web-fe.4 nigelpoulton/... mgr3 Running Running 2 mins
dyl...p3e web-fe.5 nigelpoulton/... mgr1 Running Running 2 mins

此命令格式為 docker service ps <service-name or serviceid>。每一個副本會作為一行輸出，其中顯示了各副本分別運行在 Swarm 的哪個節點上，以及期望的狀態和實際狀態。

關于服務更為詳細的信息可以使用 docker service inspect 命令查看。

$ docker service inspect --pretty web-fe
ID: z7ovearqmruwk0u2vc5o7ql0p
Name: Service
Mode: Replicated
Replicas: 5
Placement:
UpdateConfig:
Parallelism: 1
On failure: pause
Monitoring Period: 5s
Max failure ratio: 0
Update order: stop-first
RollbackConfig:
Parallelism: 1
On failure: pause
Monitoring Period: 5s
Max failure ratio: 0
Rollback order: stop-first
ContainerSpec:
Image: nigelpoulton/pluralsight-docker-ci:latest@sha256:7a6b01...d8d3d
Resources: Endpoint
Mode: vip Ports:
PublishedPort = 8080
Protocol = tcp
TargetPort = 8080
PublishMode = ingress

以上例子使用了 --pretty 參數，限制輸出中僅包含最感興趣的內容，并以易于閱讀的格式打印出來。

不加 --pretty 的話會給出更加詳盡的輸出。建議大家通讀 docker inspect 命令的輸出內容，其中不僅包含大量信息，也是了解底層運行機制的途徑。

⒉ 副本服務 vs 全局服務

服務的默認復制模式(Replication Mode)是副本模式(replicated)。

這種模式會部署期望數量的服務副本，并盡可能均勻地將各個副本分布在整個集群中。

另一種模式是全局模式，在這種模式下，每個節點上僅運行一個副本?？梢酝ㄟ^給 docker service create 命令傳遞 --mode global 參數來部署一個全局服務。

⒊ 服務的擴縮容

服務的另一個強大特性是能夠方便地進行擴縮容。

假設業務呈爆發式增長，則 Web 前端服務接收到雙倍的流量壓力。所幸通過一個簡單的 docker service scale 命令即可對 web-fe 服務進行擴容。

$ docker service scale web-fe=10
web-fe scaled to 10

該命令會將服務副本數由 5 個增加到 10 個。后臺會將服務的期望狀態從 5 個增加到 10 個。

運行 docker service ls 命令來檢查操作是否成功。

$ docker service ls
ID NAME NODE REPLICAS IMAGE PORTS
z7o...uw web-fe replicated 10/10 nigel...ci:latest *:8080->8080/tcp

執行 docker service ps 命令會顯示服務副本在各個節點上是均衡分布的。

$ docker service ps web-fe
ID NAME IMAGE NODE DESIRED CURRENT
nwf...tpn web-fe.1 nigelpoulton/... mgr1 Running Running 7 mins
yb0...e3e web-fe.2 nigelpoulton/... wrk3 Running Running 7 mins
mos...gf6 web-fe.3 nigelpoulton/... wrk2 Running Running 7 mins
utn...6ak web-fe.4 nigelpoulton/... wrk3 Running Running 7 mins
2ge...fyy web-fe.5 nigelpoulton/... mgr3 Running Running 7 mins
64y...m49 web-fe.6 igelpoulton/... wrk3 Running Running about a min
ild...51s web-fe.7 nigelpoulton/... mgr1 Running Running about a min
vah...rjf web-fe.8 nigelpoulton/... wrk2 Running Running about a mins
xe7...fvu web-fe.9 nigelpoulton/... mgr2 Running Running 45 seconds ago
l7k...jkv web-fe.10 nigelpoulton/... mgr2 Running Running 46 seconds ago

在底層實現上，Swarm 執行了一個調度算法，默認將副本盡量均衡分配給 Swarm 中的所有節點。

各節點分配的副本數是平均分配的，并未將 CPU 負載等指標考慮在內。

再次執行 docker service scale 命令將副本數從 10 個降為 5 個。

$ docker service scale web-fe=5
web-fe scaled to 5

⒋ 刪除服務

刪除一個服務的操作相對比較簡單。

如下 docker service rm 命令可用于刪除之前部署的服務。

$ docker service rm web-fe
web-fe

執行 docker service ls命令以驗證服務確實已被刪除。

$ docker service ls
ID NAME MODE REPLICAS IMAGE PORTS

請謹慎使用 docker service rm 命令，因為它在刪除所有服務副本時并不會進行確認。

⒌ 滾動升級

對部署的應用進行滾動升級是常見的操作。長期以來，這一過程是令人痛苦的。我曾經犧牲了許多的周末時光來進行應用程序主版本的升級，而且再也不想這樣做了。

然而，多虧了 Docker 服務，對一個設計良好的應用來說，實施滾動升級已經變得簡單多了!

為了演示如何操作，下面將部署一個新的服務。但是在此之前，先創建一個新的覆蓋網絡(Overlay Network)給服務使用。

這并非必須的操作，只是希望能夠讓大家了解如何創建網絡并將服務接入網絡。

$ docker network create -d overlay uber-net
43wfp6pzea470et4d57udn9ws

該命令會創建一個名為 uber-net 的覆蓋網絡，接下來會將其與要創建的服務結合使用。覆蓋網絡是一個二層網絡，容器可以接入該網絡，并且所有接入的容器均可互相通信。

即使這些容器所在的 Docker 主機位于不同的底層網絡上，該覆蓋網絡依然是相通的。本質上說，覆蓋網絡是創建于底層異構網絡之上的一個新的二層容器網絡。

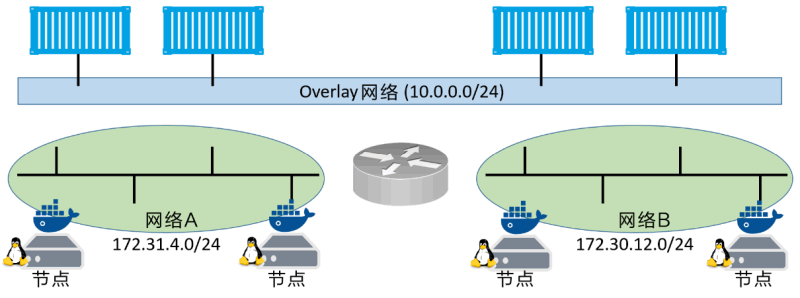

如下圖所示，兩個底層網絡通過一個三層交換機連接，而基于這兩個網絡之上是一個覆蓋網絡。

Docker 主機通過兩個底層網絡相連，而容器則通過覆蓋網絡相連。對于同一覆蓋網絡中的容器來說，即使其各自所在的 Docker 主機接入的是不同的底層網絡，也是互通的。

執行 docker network ls 來查看網絡是否創建成功，且在 Docker 主機可見。

$ docker network ls
NETWORK ID NAME DRIVER SCOPE

43wfp6pzea47 uber-net overlay swarm

可見，uber-net 網絡已被成功創建，其 SCOPE 為 swarm，并且目前僅在 Swarm 的管理節點可見。

下面創建一個新的服務，并將其接入 uber-net 網絡。

$ docker service create --name uber-svc \
--network uber-net \
-p 80:80 --replicas 12 \
nigelpoulton/tu-demo:v1

dhbtgvqrg2q4sg07ttfuhg8nz

看一下上面的 docker service create 命令中做了哪些聲明。

首先，將服務命名為 uber-svc，并用 --network 參數聲明所有的副本都連接到 uber-net 網絡。

然后，在整個 swarm 中將 80 端口暴露出來，并將其映射到 12 個容器副本的 80 端口。

最后，聲明所有的副本都基于 nigelpoulton/tu-demo:v1 鏡像。

執行 docker service ls 和 docker service ps 命令以檢查新創建服務的狀態。

$ docker service ls
ID NAME REPLICAS IMAGE
dhbtgvqrg2q4 uber-svc 12/12 nigelpoulton/tu-demo:v1

$ docker service ps uber-svc
ID NAME IMAGE NODE DESIRED CURRENT STATE
0v...7e5 uber-svc.1 nigelpoulton/...:v1 wrk3 Running Running 1 min
bh...wa0 uber-svc.2 nigelpoulton/...:v1 wrk2 Running Running 1 min
23．..u97 uber-svc.3 nigelpoulton/...:v1 wrk2 Running Running 1 min
82．..5y1 uber-svc.4 nigelpoulton/...:v1 mgr2 Running Running 1 min
c3...gny uber-svc.5 nigelpoulton/...:v1 wrk3 Running Running 1 min
e6...3u0 uber-svc.6 nigelpoulton/...:v1 wrk1 Running Running 1 min
78．..r7z uber-svc.7 nigelpoulton/...:v1 wrk1 Running Running 1 min
2m...kdz uber-svc.8 nigelpoulton/...:v1 mgr3 Running Running 1 min
b9...k7w uber-svc.9 nigelpoulton/...:v1 mgr3 Running Running 1 min
ag...v16 uber-svc.10 nigelpoulton/...:v1 mgr2 Running Running 1 min
e6...dfk uber-svc.11 nigelpoulton/...:v1 mgr1 Running Running 1 min
e2...k1j uber-svc.12 nigelpoulton/...:v1 mgr1 Running Running 1 min

通過對服務聲明 -p 80:80 參數，會建立 Swarm 集群范圍的網絡流量映射，到達 Swarm 任何節點 80 端口的流量，都會映射到任何服務副本的內部 80 端口。

默認的模式，是在 Swarm 中的所有節點開放端口，稱為入站模式(Ingress Mode)。此外還有主機模式(Host Mode)，即僅在運行有容器副本的節點上開放端口。

以主機模式開放服務端口，需要較長格式的聲明語法，代碼如下。

docker service create --name uber-svc \
--network uber-net \
--publish published=80,target=80,mode=host \
--replicas 12 \
nigelpoulton/tu-demo:v1

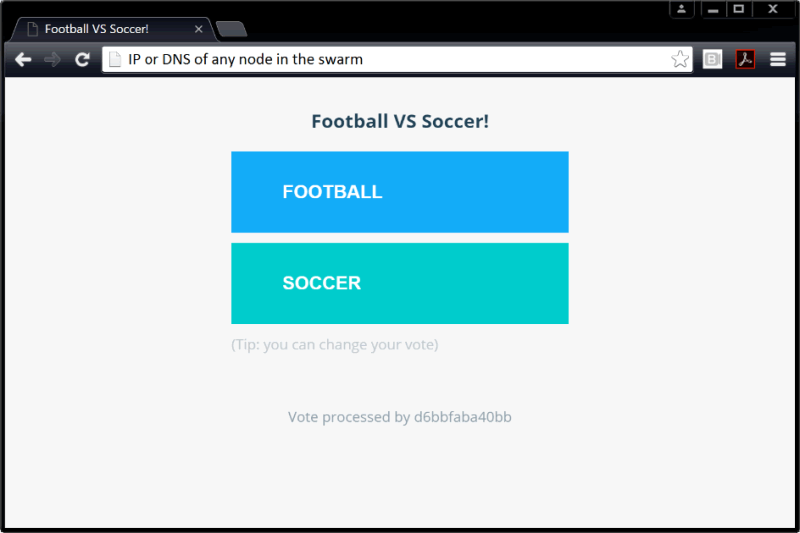

打開瀏覽器，使用 Swarm 中任何一個節點的 IP，進入 80 端口的界面，查看服務運行情況，如下圖所示。

如上圖所示，這是一個簡單的投票程序，它能夠注冊對“footbal”或“soccer”的投票。可隨意在瀏覽器中使用其他節點的 IP，均能夠打開該頁面，因為 -p 80:80 參數會在所有 Swarm 節點創建一個入站模式的端口映射。

即使某個節點上并未運行服務的副本，依然可以進入該頁面，所有節點都配置有映射，因此會將請求轉發給運行有服務副本的節點。

假設本次投票已經結束，而公司希望開啟一輪新的投票?，F(xiàn)在已經為下一輪投票構建了一個新鏡像，并推送到了 Docker Hub 倉庫，新鏡像的 tag 由 v1 變更為 v2。

此外還假設，本次升級任務在將新鏡像更新到 Swarm 中時采用一種階段性的方式，每次更新兩個副本，并且中間間隔 20s。

那么就可以采用如下的 docker service update 命令來完成。

$ docker service update \
--image nigelpoulton/tu-demo:v2 \
--update-parallelism 2 \
--update-delay 20s uber-svc

仔細觀察該命令，docker service update 通過變更該服務期望狀態的方式來更新運行中的服務。

這一次我們指定了 tag 為 v2 的新鏡像。接下來用 --update-parallelism 和 --update-delay 參數聲明每次使用新鏡像更新兩個副本，其間有 20s 的延遲。最終，告知 Docker 以上變更是對 uber-svc 服務展開的。

如果對該服務執行 docker service ps 命令會發現，有些副本的版本號是 v2 而有些依然是 v1。

如果給予該操作足夠的時間(4min)，則所有的副本最終都會達到新的期望狀態，即基于 v2 版本的鏡像。

$ docker service ps uber-svc
ID NAME IMAGE NODE DESIRED CURRENT STATE
7z...nys uber-svc.1 nigel...v2 mgr2 Running Running 13 secs
0v...7e5 \_uber-svc.1 nigel...v1 wrk3 Shutdown Shutdown 13 secs
bh...wa0 uber-svc.2 nigel...v1 wrk2 Running Running 1 min
e3...gr2 uber-svc.3 nigel...v2 wrk2 Running Running 13 secs
23．..u97 \_uber-svc.3 nigel...v1 wrk2 Shutdown Shutdown 13 secs
82．..5y1 uber-svc.4 nigel...v1 mgr2 Running Running 1 min
c3...gny uber-svc.5 nigel...v1 wrk3 Running Running 1 min
e6...3u0 uber-svc.6 nigel...v1 wrk1 Running Running 1 min
78．..r7z uber-svc.7 nigel...v1 wrk1 Running Running 1 min
2m...kdz uber-svc.8 nigel...v1 mgr3 Running Running 1 min
b9...k7w uber-svc.9 nigel...v1 mgr3 Running Running 1 min
ag...v16 uber-svc.10 nigel...v1 mgr2 Running Running 1 min
e6...dfk uber-svc.11 nigel...v1 mgr1 Running Running 1 min
e2...k1j uber-svc.12 nigel...v1 mgr1 Running Running 1 min

如果在更新操作完成前打開瀏覽器，使用 Swarm 中任一節點的 IP 進入頁面，并多次單擊刷新按鈕，就會看到滾動更新的效果。

有些請求會被舊版本的副本處理，而有些請求會被新版本的副本處理。一段時間之后，所有的請求都會被新版本的服務副本處理。

此時如果對服務執行 docker inspect --pretty 命令，會發現更新時對并行和延遲的設置已經成為服務定義的一部分了。

這意味著，之后的更新操作將會自動使用這些設置，直到再次使用 docker service update 命令覆蓋它們。

$ docker service inspect --pretty uber-svc
ID: mub0dgtc8szm80ez5bs8wlt19
Name:Service uber-svc
Mode: Replicated
Replicas: 12
UpdateStatus:
State: updating
Started: About a minute
Message: update in progress
Placement:
UpdateConfig:
Parallelism: 2
Delay: 20s
On failure: pause
Monitoring Period: 5s
Max failure ratio: 0
Update order: stop-first
RollbackConfig:
Parallelism: 1
On failure: pause
Monitoring Period: 5s
Max failure ratio: 0
Rollback order: stop-first
ContainerSpec:
Image: nigelpoulton/tu-demo:v2@sha256:d3c0d8c9...cf0ef2ba5eb74c
Resources: Networks:
uber-net Endpoint
Mode: vip Ports:

PublishedPort = 80
Protocol = tcp
TargetPort = 80
PublishMode = ingress

如上還應注意到關于服務的網絡配置的內容。Swarm 中的所有運行副本的節點都會使用前面創建的 uber-net 覆蓋網絡。

可以通過在運行副本的任一節點執行 docker network ls 命令來驗證這一點。

此外，請注意 docker inspect 輸出的 Networks 部分，不僅顯示了 uber-ne t網絡，還顯示了 Swarm 范圍的 80:80 端口映射。
