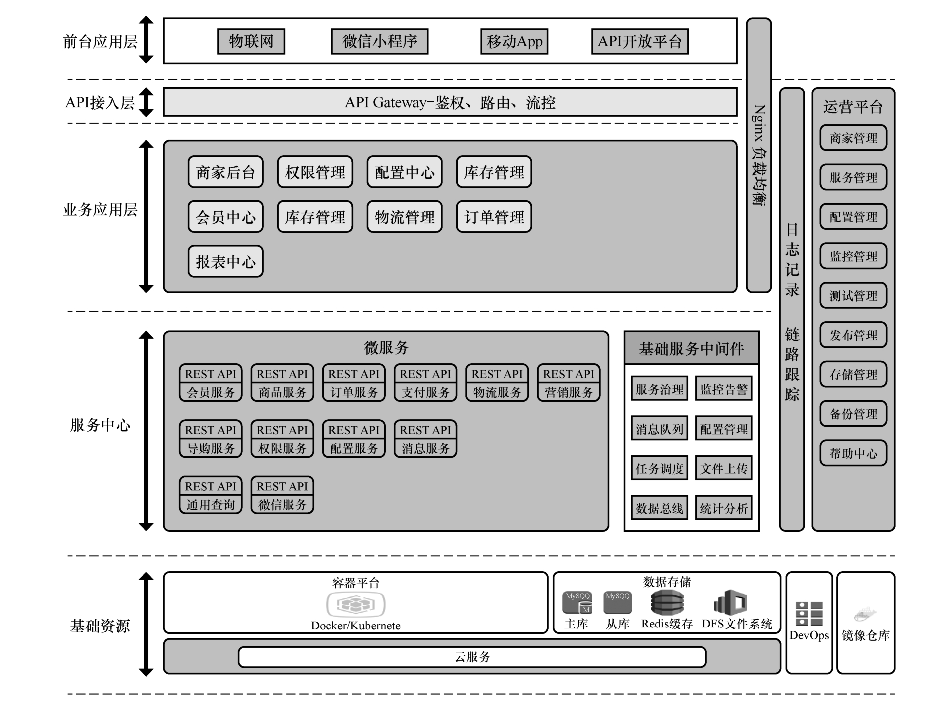

動力節點小編給大家介紹一個典型的微服務總體架構設計圖，自上往下看，可以分為前臺應用層、API接入層、業務應用層、服務中心和基礎資源5層結構，每層結構都有其自身的功能和特別的設計。

前臺應用層可支持任何應用的客戶端，如物聯網、微信小程序、移動App及API開放平臺等。

API接入層可以使用Spring Cloud Zuul或Gateway設計網關，起到一個承上啟下的作用，并且具備鑒權、路由和流控等功能。

業務應用層是微服務的基本應用，它本身也是一個微服務。這里主要是電商平臺的一些后臺管理功能。

服務中心就是使用微服務設計的各種API接口服務，這些服務一般使用基于RESTful風格的設計，對外提供輕量API接口服務。另外，在基礎服務中間件中，提供服務治理、消息隊列、監控告警、配置管理等服務。

基礎資源是我們自己組建的私有云或者租用的公有云，為微服務搭建容器平臺，提供數據存儲、DevOps和鏡像倉庫等服務。

在這個架構設計圖中，除了上面這些，在水平方向上，還可以看到負載均衡、日志記錄、鏈路跟蹤，以及基于大型電商平臺的運營平臺等服務。
