Java多線程和并發面試題（附答案）第6題

6、ConcurrentSkipListMap非阻塞Hash跳表集合？

大家都是知道TreeMap，它是使用樹形結構的方式進行存儲數據的線程不安全的Map集合（有序的哈希表），并且可以對Map中的Key進行排序，Key中存儲的數據需要實現Comparator接口或使用CompareAble接口的子類來實現排序。

ConcurrentSkipListMap也是和TreeMap，它們都是有序的哈希表。但是，它們是有區別的：

● 第一，它們的線程安全機制不同，TreeMap是非線程安全的，而ConcurrentSkipListMap是線程安全的。

● 第二，ConcurrentSkipListMap是通過跳表實現的，而TreeMap是通過紅黑樹實現的。

● 那現在我們需要知道什么是跳表？

Skip list(跳表）是一種可以代替平衡樹的數據結構，默認是按照Key值升序的。Skip list讓已排序的數據分布在多層鏈表中，以0-1隨機數決定一個數據的向上攀升與否，通過“空間來換取時間”的一個算法，在每個節點中增加了向前的指針，在插入、刪除、查找時可以忽略一些不可能涉及到的結點，從而提高了效率。

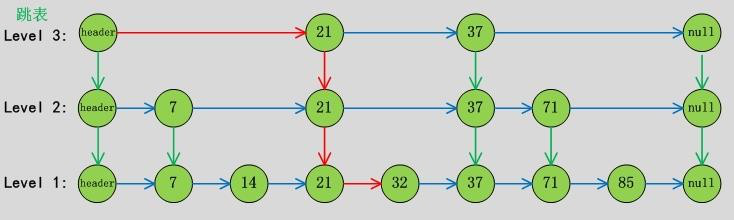

從概率上保持?jǐn)?shù)據結構的平衡比顯式的保持?jǐn)?shù)據結構平衡要簡單的多。對于大多數應用，用Skip list要比用樹算法相對簡單。由于Skip list比較簡單，實現起來會比較容易，雖然和平衡樹有著相同的時間復雜度O(log(n))，但是Skip list的常數項會相對小很多。Skip list在空間上也比較節省。一個節點平均只需要1.333個指針（甚至更少）。下圖為Skip list結構圖

（以7，14，21，32，37，71，85序列為例）。

● SkipList性質

● 由很多層結構組成，level是通過一定的概率隨機產生的。

● 每一層都是一個有序的鏈表，默認是升序，也可以根據創建映射時所提供的Comparator進行排序，具體取決于使用的構造方法。

● 最底層（Level 1）的鏈表包含所有元素。

● 如果一個元素出現在Level i的鏈表中，則它在Level i之下的鏈表也都會出現。

● 每個節點包含兩個指針，一個指向同一鏈表中的下一個元素，一個指向下面一層的元素。

● 什么是ConcurrentSkipListMap？

ConcurrentSkipListMap提供了一種線程安全的并發訪問的排序映射表。內部是SkipList（跳表）結構實現，在理論上能夠在O(log(n))時間內完成查找、插入、刪除操作。

注意：調用ConcurrentSkipListMap的size時，由于多個線程可以同時對映射表進行操作，所以映射表需要遍歷整個鏈表才能返回元素個數，這個操作是個O(log(n))的操作。

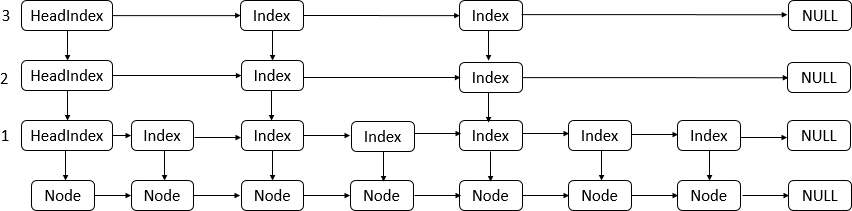

● ConcurrentSkipListMap 的數據結構，如下圖所示：

說明：可以看到ConcurrentSkipListMap的數據結構使用的是跳表，每一個HeadIndex、Index結點都會包含一個對Node的引用，同一垂直方向上的Index、HeadIndex結點都包含了最底層的Node結點的引用。并且層級越高，該層級的結點（HeadIndex和Index）數越少。Node結點之間使用單鏈表結構。

● ConcurrentSkipListMap源碼分析

ConcurrentSkipListMap主要用到了Node和Index兩種節點的存儲方式，通過volatile關鍵字實現了并發的操作

static final class Node<K, V> {
    final K key;
    volatile Object value;//value 值
    volatile Node<K, V> next;//next 引用
……
}

static class Index<K, V> {
    final Node<K, V> node;
    final Index<K, V> down;//downy 引用
    volatile Index<K, V> right;//右邊引用
……
}

● ConcurrentSkipListMap查找操作

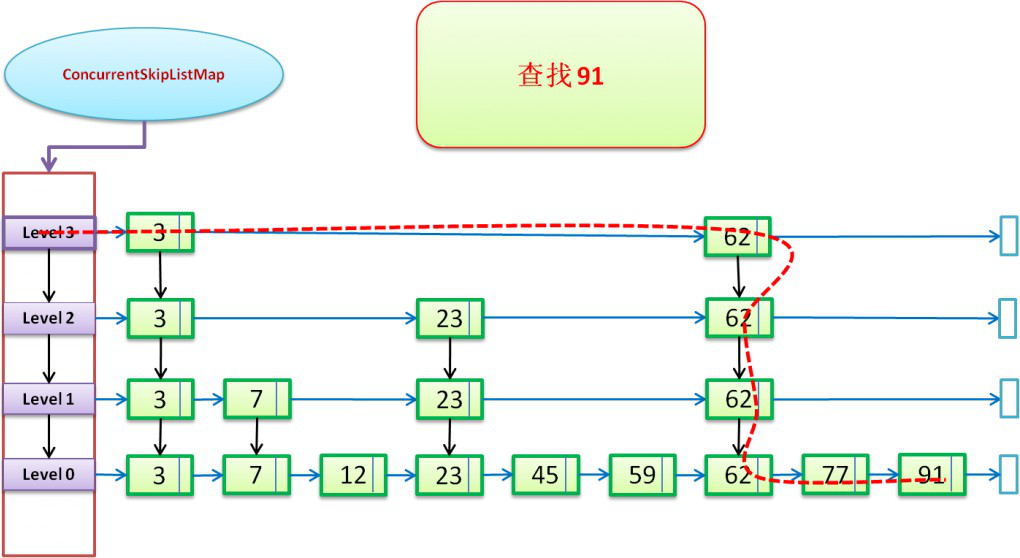

通過SkipList的方式進行查找操作：（下圖以“查找91”進行說明：）

紅色虛線，表示查找的路徑，藍色向右箭頭表示right引用；黑色向下箭頭表示down引用；下面就是源碼中的實現（get方法是通過doGet方法來時實現的）。

private V doGet(Object okey) {
    Comparable<? super K> key = comparable(okey);
    for (; ; ) {
        // 找到“key對應的節點”
        Node<K, V> n = findNode(key);
        if (n == null)
            return null;
        Object v = n.value;
        if (v != null)
            return (V) v;
    }
}

● ConcurrentSkipListMap刪除操作

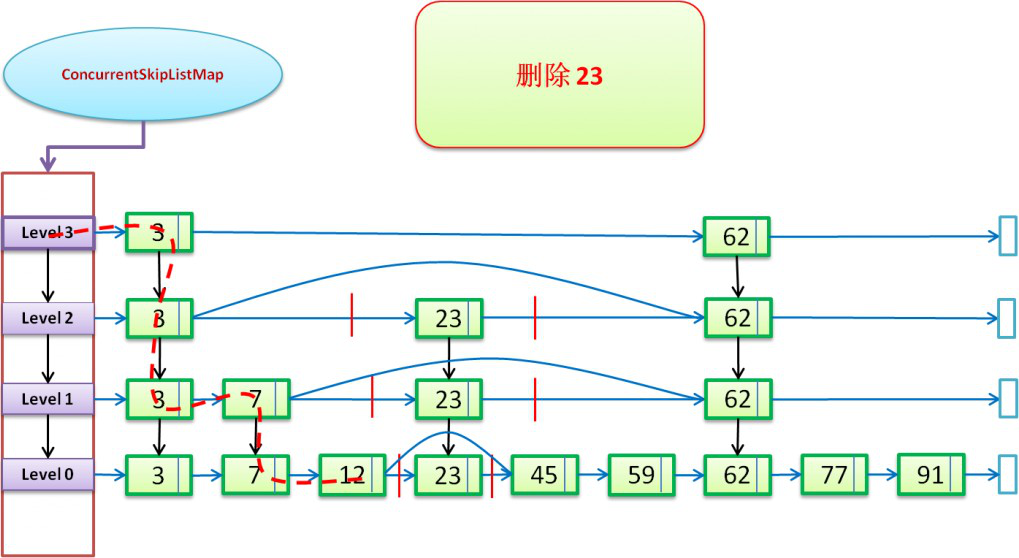

通過SkipList的方式進行刪除操作：（下圖以“刪除23”進行說明：）。

紅色虛線，表示查找的路徑，藍色向右箭頭表示right引用；黑色向下箭頭表示down引用；下面就是源碼中的實現（remove方法是通過doRemove方法來時實現的）。

//remove 操作,通過 doRemove 實現,把所有 level 中出現關鍵字 key 的地方都 delete 掉
public V remove(Object key) {
    return doRemove(key, null);
}

final V doRemove(Object okey, Object value) {
    Comparable<? super K> key = comparable(okey);
    for (; ; ) {
        Node<K, V> b = findPredecessor(key);//得到 key 的前驅（就是比 key 小的最大節點）
        Node<K, V> n = b.next;//前驅節點的 next 引用
        for (; ; ) {//遍歷
            if (n == null)//如果 next 引用為空,直接返回
                return null;
            Node<K, V> f = n.next;
            if (n != b.next)    // 如果兩次獲得的 b.next 不是相同的 Node,就跳轉到第一層循環重新獲得 b 和 n
                break;
            Object v = n.value;
            if (v == null) {    // 當 n 被其他線程 delete 的時候,其 value==null, 此時做輔助處理,并重新獲取 b 和 n
                n.helpDelete(b, f);
                break;
            }
            if (v == n || b.value == null)    // 當其前驅被 delet 的時候直接跳出,重新獲取 b 和 n break;
                int c = key.compareTo(n.key);
            if (c < 0)
                return null;
            if (c > 0) {//當 key 較大時就繼續遍歷
                b = n;
                n = f;
                continue;
            }
            if (value != null && !value.equals(v)) return null;
            if (!n.casValue(v, null)) break;
            if (!n.appendMarker(f) || !b.casNext(n, f))//casNext 方法就是通過比較和設置 b（前驅）的 next 節點的方式來實現刪除操作
                findNode(key);    // 通過嘗試 findNode 的方式繼續 find
            else {
                findPredecessor(key);    // Clean index
                if (head.right == null)    //如果 head 的 right 引用為空,則表示不存在該 level
                    tryReduceLevel();
            }
            return (V) v;
        }
    }
}

● ConcurrentSkipListMap插入操作

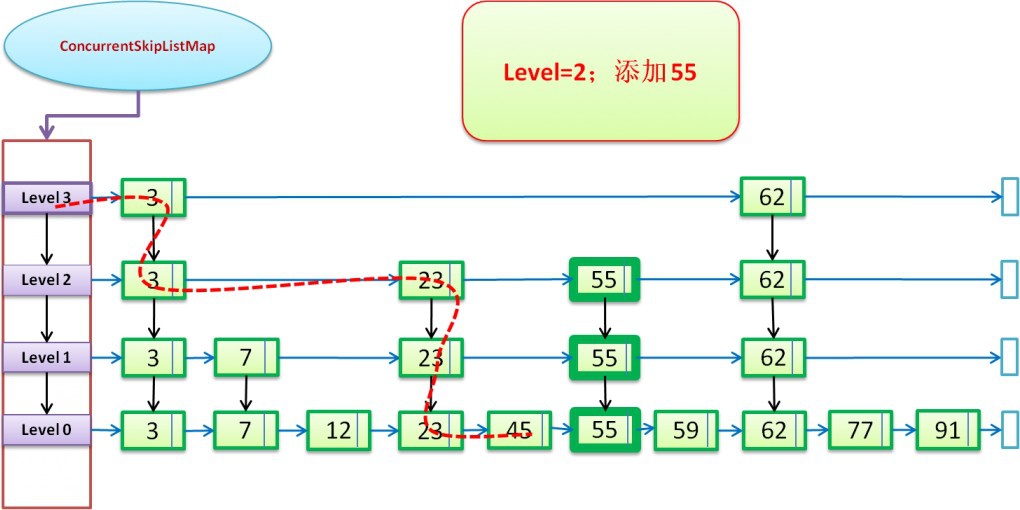

通過SkipList的方式進行插入操作：（下圖以“添加55”的兩種情況，進行說明：）。



在level=2（該level存在）的情況下添加55的圖示:只需在level<=2的合適位置插入55即可在level=4(該level不存在，圖示level4是新建的)的情況下添加55的情況：首先新建level4，然后在level<=4的合適位置插入55。

下面就是源碼中的實現（put方法是通過doPut方法來時實現的）。

/put 操作,通過 doPut 實現
    public V put(K key, V value) {
        if (value == null)
            throw new NullPointerException();
        return doPut(key, value, false);
    }

    private V doPut(K kkey, V value, boolean onlyIfAbsent) {
        Comparable<? super K> key = comparable(kkey);
        for (; ; ) {
            Node<K, V> b = findPredecessor(key);//前驅
            Node<K, V> n = b.next;
            //定位的過程就是和 get 操作相似
            for (; ; ) {
                if (n != null) {
                    Node<K, V> f = n.next;
                    if (n != b.next) // 前后值不一致的情況下,跳轉到第一層循環重新獲得 b 和 n
                        break;
                    Object v = n.value;
                    if (v == null) {    // n 被 delete 的情況下
                        n.helpDelete(b, f);
                        break;
                    }
                    if (v == n || b.value == null) // b 被 delete 的情況,重新獲取 b 和 n
                        break;
                    int c = key.compareTo(n.key);
                    if (c > 0) {
                        b = n;
                        n = f;
                        continue;
                    }
                    if (c == 0) {
                        if (onlyIfAbsent || n.casValue(v, value)) return (V) v;
                        else
                            break; // restart if lost race to replace value
                    }
                    // else c < 0; fall through
                }
                Node<K, V> z = new Node<K, V>(kkey, value, n);
                if (!b.casNext(n, z))
                    break;    // restart if lost race to append to b
                int level = randomLevel();//得到一個隨機的 level 作為該 key-value 插入的最高 level
                if (level > 0)
                    insertIndex(z, level);//進行插入操作
                return null;
            }
        }
    }

    /**
     * 獲得一個隨機的 level 值
     */
    private int randomLevel() {

        int x = randomSeed;
        x ^= x << 13;
        x ^= x >>> 17;
        randomSeed = x ^= x << 5;
        if ((x & 0x8001) != 0) // test highest and lowest bits
            return 0;
        int level = 1;
        while (((x >>>= 1) & 1) != 0) ++level;
        return level;
    }

    //執行插入操作：如上圖所示,有兩種可能的情況：
//1.當 level 存在時,對 level<=n 都執行 insert 操作
//2.當 level 不存在（大于目前的最大 level）時,首先添加新的 level,然后在執行操作 1
    private void insertIndex(Node<K, V> z, int level) {
        HeadIndex<K, V> h = head;
        int max = h.level;
        if (level <= max) {//情況 1
            Index<K, V> idx = null;
            for (int i = 1; i <= level; ++i)//首先得到一個包含 1~level 個級別的 down 關系的鏈表, 最后的 inx 為最高 level
                idx = new Index<K, V>(z, idx, null);
            addIndex(idx, h, level);//把最高 level 的 idx 傳給 addIndex 方法
        } else { // 情況 2 增加一個新的級別
            level = max + 1;
            Index<K, V>[] idxs = (Index<K, V>[]) new Index[level + 1];
            Index<K, V> idx = null;
            for (int i = 1; i <= level; ++i)//該步驟和情況 1 類似
                idxs[i] = idx = new Index<K, V>(z, idx, null);
            HeadIndex<K, V> oldh;
            int k;
            for (; ; ) {
                oldh = head;
                int oldLevel = oldh.level;
                if (level <= oldLevel) { // lost race to add level
                    k = level;
                    break;
                }
                HeadIndex<K, V> newh = oldh;
                Node<K, V> oldbase = oldh.node;
                for (int j = oldLevel + 1; j <= level; ++j)
                    newh = new HeadIndex<K, V>(oldbase, newh, idxs[j], j);//創建新的
                if (casHead(oldh, newh)) {
                    k = oldLevel;
                    break;
                }
            }
            addIndex(idxs[k], oldh, k);
        }

    }

    /**
     * 在 1~indexlevel 層中插入數據
     */
    private void addIndex(Index<K, V> idx, HeadIndex<K, V> h, int indexLevel) {
        // insertionLevel 代表要插入的 level,該值會在 indexLevel~1 間遍歷一遍
        int insertionLevel = indexLevel;
        Comparable<? super K> key = comparable(idx.node.key);
        if (key == null) throw new NullPointerException();
        // 和 get 操作類似,不同的就是查找的同時在各個 level 上加入了對應的 key
        for (; ; ) {
            int j = h.level;
            Index<K, V> q = h;
            Index<K, V> r = q.right;
            Index<K, V> t = idx;
            for (; ; ) {
                if (r != null) {
                    Node<K, V> n = r.node;
                    // compare before deletion check avoids needing recheck
                    int c = key.compareTo(n.key);
                    if (n.value == null) {
                        if (!q.unlink(r))
                            break;
                        r = q.right;
                        continue;
                    }
                    if (c > 0) {
                        q = r;
                        r = r.right;
                        continue;
                    }
                }
                if (j == insertionLevel) {//在該層 level 中執行插入操作
                    // Don't insert index if node already deleted
                    if (t.indexesDeletedNode()) {
                        findNode(key); // cleans up
                        return;
                    }
                    if (!q.link(r, t))//執行 link 操作,其實就是 inset 的實現部分
                        break; // restart
                    if (--insertionLevel == 0) {
                        // need final deletion check before return
                        if (t.indexesDeletedNode())
                            findNode(key);
                        return;
                    }
                }
                if (--j >= insertionLevel && j < indexLevel)//key 移動到下一層 level
                    t = t.down;
                q = q.down;
                r = q.right;
            }
        }
    }
